Горячая линия:
Москва
Центральный офис:
Контакты Дилеры
онлайн-справочник


Пояснения к товарной позиции 6912

Столовая, кухонная посуда, прочие хозяйственные и туалетные изделия включаются в товарную позицию 6911, если они изготовлены из фарфора, и в товарную позицию 6912, если они изготовлены из других видов керамики, таких как каменная керамика, фаянс, имитация фарфора (см. общие положения к подгруппе II).
Таким образом, в данную товарную позицию включаются:
(А)Столовая посуда, такая как кофейные или чайные сервизы, тарелки, супницы, салатницы, блюда и подносы всех видов, кофейники, чайники, сахарницы, пивные кружки, чашки, соусницы, вазы для фруктов, масленки, солонки, баночки для горчицы, подставки для яиц, подставки под чайники и горячие блюда, для ножей, ложек и кольца для салфеток.
(Б)Кухонная посуда, такая как сотейники, кастрюли всех размеров и форм, блюда для жарки или выпечки, миски, формочки для кондитерских изделий и желе, различные вазы и лари (чайницы, хлебницы и т.д.), воронки, половники, мерные сосуды с делениями и скалки.
(В)Прочие хозяйственные изделия типа пепельниц, графинов для воды и спичечниц.
(Г)Туалетные изделия (для использования в ванных комнатах и туалетах, как домашних, так и общественного пользования), такие как умывальные принадлежности (кувшины для умывания и т.д.), санитарно–технические ведра, подкладочные судна, писсуары, ночные горшки, плевательницы, рассеиватели душа, ванночки для промывания глаз; мыльницы, вешалки для полотенец, подставки для зубных щеток, держатели для туалетной бумаги, крючки для полотенец и аналогичные изделия для ванных и туалетных комнат или кухонь, независимо от способа крепления.
В данную товарную позицию не включаются:
(а)оплетенные бутыли, банки, бутылки, горшки и аналогичные изделия, применяемые для упаковки или транспортировки продуктов (товарная позиция 6909);
(б)ванны, биде, раковины и аналогичные санитарно–технические изделия (товарная позиция 6910);
(в)статуэтки и прочие декоративные изделия товарной позиции 6913;
(г)керамические изделия, в которых отделка из драгоценного металла или металла, плакированного драгоценным металлом, является более чем второстепенной (группа 71);
(д)мельницы для кофе или специй с керамическими контейнерами и металлическими рабочими частями (товарная позиция 8210);
(е)электротермические аппараты (для приготовления пищи, разогрева и т.д.), включая электронагревательные элементы (электроплиты, электрические нагревательные сопротивления и т.д.) товарной позиции 8516;
(ж)изделия группы 91, включая футляры для часов;
(з)зажигалки товарной позиции 9613 и распылители ароматических веществ и прочие изделия (товарная позиция 9616).

Пояснения ЕС (6-й том)
6912 00
Посуда столовая, кухонная и прочие хозяйственные и туалетные изделия из керамики, кроме фарфора
Для целей классификации товаров на уровне подсубпозиций данной товарной позиции см. также пояснения к данной группе и, в частности, общие положения к подгруппе II "Прочие керамические изделия".
Для классификации посуды столовой, кухонной и прочих хозяйственных изделий декоративного характера и, в частности, тех изделий, которые имеют рельефные и аналогичные декоративные украшения, см. пояснения к товарной позиции 6913, (Б).
  1. Пивные кружки, как правило, относятся к данной товарной позиции; однако они относятся к товарной позиции 6913, если:
  • их края имеют такую форму или подверглись такой обработке, которая делает их непригодными для использования в качестве посуды для питья;
  • их трудно держать и подносить ко рту из–за их формы;
  • особенность и количество рельефных узоров представляют сложность для мытья;
  • они необычной формы (например, в виде черепа или женского бюста);
  • они раскрашены быстротускнеющими красками.
  1. Изделия в виде пивных кружек с рельефными декоративными узорами, но имеющие емкость менее 0,2 л, как правило, относятся к товарной позиции 6913.
6912 00 100 0
Из грубой керамики
В данную подсубпозицию включаются изделия, получаемые из железосодержащей и известковой глины (кирпичной глины), которые на изломе бывают землистыми, матовыми и цветными (как правило, коричневого, красного или желтого цвета).
Их осколки гетерогенны; диаметр негомогенных элементов (частиц, включений, пор), характеризующих структуру общей массы, должен быть более 0,15 мм. Поэтому данные элементы различимы невооруженным глазом.
Кроме того, их пористость (коэффициент поглощения воды) составляет не менее 5 мас.%. Пористость должна измеряться следующим методом:
Определение коэффициента поглощения воды
Цель и определение
Целью данного исследования является определение коэффициента поглощения воды керамическим материалом. Данный коэффициент представляет собой процентное содержание воды, рассчитанное по отношению к исходной массе керамического материала.
Подготовка исследуемых образцов и проведение исследования
Для каждого исследуемого изделия должны быть в наличии, как минимум, три образца для испытаний. Они должны состоять из эмалированных частей данного изделия и иметь не более одной эмалированной поверхности.
Площадь поверхности образца для испытаний должна быть равна примерно 30 cм2, его максимальная толщина с учетом слоя эмали – около 8 мм.
Сушку образцов для испытаний необходимо проводить в сушильной печи в течение 3 часов при температуре 105 °C. После охлаждения в сушильной печи их массу (Wd) необходимо определить с точностью 0,05 г. Затем сразу следует погрузить образцы для испытаний в дистиллированную воду таким образом, чтобы образцы не касались дна резервуара.
После кипячения в воде в течение 2 часов образцы для испытаний оставить в воде на 20 часов. Вынув их из воды, необходимо протереть оставшуюся на их поверхности воду чистой и слегка влажной тряпкой. С помощью слегка влажной щетки с тонкой щетиной следует удалить остатки влаги из полостей и углублений. Затем необходимо определить "влажную" массу (Ww). Коэффициент поглощения воды образцами для испытаний может быть получен путем умножения увеличения массы на 100 и деления на величину "сухой" массы:
Ww —Wd
                               х 100
Wd
Вычисление результатов
Среднее значение коэффициентов поглощения воды различными образцами для испытаний, выраженное в процентах, является коэффициентом поглощения воды керамическим материалом.
6912 00 300 0
Каменная керамика
В данную подсубпозицию включаются изделия, полученные из глины, как правило, окрашенные в массе; для них характерны небольшие, непрозрачные фрагменты, образовавшиеся в процессе обжига в печи при достаточно высокой температуре, способствующей процессу оплавления. Показатель прозрачности должен определяться с помощью фрагмента изделия толщиной
не менее 3 мм в ходе следующего исследования:
Исследование показателя прозрачности
Определение
Контур предмета должен быть видим сквозь образец для испытаний толщиной от 2 до 4 мм, расположенный в темном помещении в 50 см от новой, вставленной в контейнер лампы с силой светового потока 1350 и 1500 люменов. Замена лампы должна производиться после 50 часов использования.

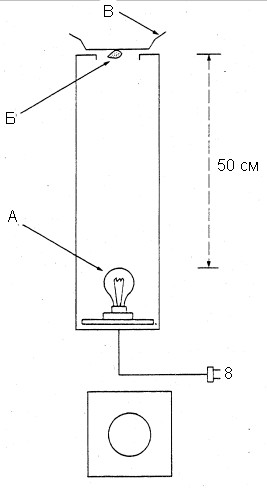

Контрольно–испытательная аппаратура (см. рисунок ниже)
Аппаратура состоит из контейнера, внутренняя поверхность которого окрашена белой матовой краской. С одной стороны контейнера должна быть помещена лампа (А). Отверстие должно быть сделано на противоположной стороне таким образом, чтобы контур объекта (Б) мог быть виден через образец для испытаний (В).
Размеры контейнера должны быть следующими:
  • длина: длина лампы + 50 cм;
  • ширина и высота: приблизительно 20 cм.
Диаметр отверстия – приблизительно 10 cм.
Кроме того, пористость образцов (коэффициент поглощения воды) должна быть 3 мас.% или менее. Пористость должна определяться с помощью метода, изложенного в пояснениях к подсубпозиции 6912 00 100 0.
6912 00 500 0
Фаянс или тонкая керамика
В данную подсубпозицию включаются изделия, полученные путем обжига смеси отборных сортов глины ("тонкая керамика"), иногда смешанных с полевым шпатом и с различными количествами мела (твердый, смешанный по составу, мягкий фаянс).
Изделия из фаянса характеризуются фрагментами белого или светлого цветов (слегка сероватого, кремового или цвета слоновой кости), а изделия из тонкой керамики – окрашенными фрагментами, варьирующими по цвету от желтого до коричневого или красно–бурого. Их мелкозернистые фрагменты однородны; диаметр неоднородных элементов (гранул, включений, пор), свойственных структуре основной массы, должен быть менее 0,15 мм; данные элементы, следовательно, неразличимы невооруженным глазом.
Кроме того, их пористость (коэффициент поглощения воды) должна быть 5 мас.% или более. Пористость должна определяться с помощью метода, изложенного в пояснениях к подсубпозиции 6912 00 100 0.
6912 00 900 0
Прочая
В данную подсубпозицию включаются изделия, которые не отвечают ни критериям, определенным для изделий из фарфора, относящихся к другим подсубпозициям данной товарной позиции, ни критериям фарфора (товарная позиция 6911).
Мы будем рады любым предложениям и замечаниям по работе и содержанию сайта www.alta.ru.
Помогите нам стать лучше!
